氧气传感器和流量传感器在高流量呼吸湿化氧疗仪中的应用

memsensor

经鼻高流量氧疗(High-Flow Nasal Cannula, HFNC) 是指一种通过高流量鼻塞持续为患者提供可以调控并相对恒定吸氧浓度(21%~100%)、温度(31~37℃)和湿度的高流量(8~80L/min)吸入气体的治疗方式。通过无需密封的鼻塞导管直接将一定氧浓度的空氧混合高流量气体输送给患者的一种氧疗方式，作为一种无创呼吸支持的形式，其能迅速地改善氧合。与传统低流速氧疗的区别在于高流量氧疗是提供额外的加热湿化功能的。它能让处于缺氧的患者快速得到缓解，让呼吸变得更舒服，从而大大提高患者治疗依从性，为挽救患者生命、促进其尽早康复起到了积极作用。
HFNC 可以在急诊室、重症监护室及普通病房内治疗急性呼吸不全患者。作为一种不同于传统鼻导管氧疗的治疗方式，它能更有效地改善氧合 ，减少无创及有创机械通气的使用概率，通过加温加湿等装置使之更贴合人体的感受。

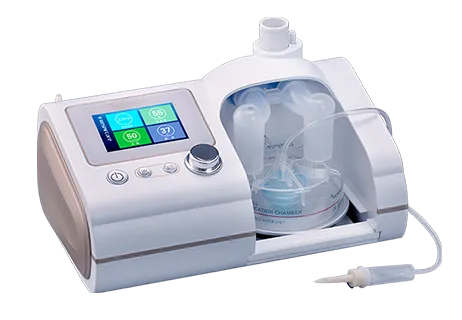

高流量呼吸湿化氧疗仪

高流量呼吸湿化氧疗仪提供连续稳定可调节浓度的高流量空气氧合混合气体，并对该混合气体进行准确的温度和湿度控制，从而对患者进行有效的氧气治疗并保证气道纤毛转运系统处于良好状态，是一种舒适、有效、无创的呼吸治疗方法。
高流量呼吸湿化氧疗仪工作原理

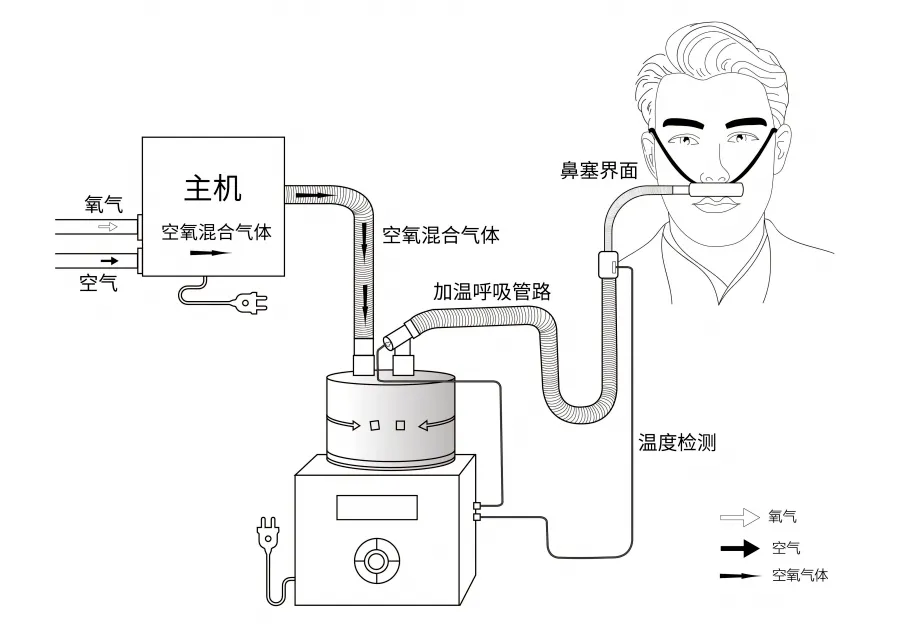

高流量无创呼吸湿化氧疗仪主要由主机、自动加湿水盒、加温呼吸管路、患者界面、氧气连接管等部分组成。涡轮将空气和氧气抽进管道，通过氧气浓度传感器和流量传感器测量后，经过单向阀送入到自动加湿水盒中，气体在水盒中被加温湿化后，进入到了加温呼吸管路中进行温度保持。高流量呼吸湿化氧疗仪通过氧气浓度传感器、流量传感器、温度传感器获知通气气流状态，调整对涡轮、氧气调节阀、加热板及加温呼吸管路的控制。经鼻高流量加温加湿氧疗仪它的恒定氧浓度可以在21%~100%之间调节，流量最高可达80L/min，气道温度可在31、34、37C三档温度之间调节，湿度也可以根据患者病情调节。
1、设定温度设定一般接近于体温37C。
2、使用高流量氧疗的惠者往往存在不同程度的呼吸衰竭，所以氧浓度先设置为纯氧。
3、对于成人来说30-40L/分的流速是比较常用的。如果担心患者不能耐受也可以从更低的流速开始逐渐上调，达到30L/分以上的流速。
流量固定以后再根据氧饱和度，逐渐下调氧浓度，使得氧饱和度在90-95%之间。如果一定流速下，纯氧设定依然不能使得氧饱和度高于90%，可以继续上调流速，直到患者氧饱和度好转。一般高流量氧疗可以达到的流速最高60-80L/分。
氧气浓度是HFNC治疗的核心参数，其精准度直接关系到治疗效果与患者安全：氧浓度过高可能导致氧中毒，过低则无法有效改善低氧状态。结合高流量呼吸湿化氧疗仪的临床应用需求（医疗认证、精准度、稳定性、使用寿命），推荐选用美国AII公司的电化学氧气传感器PSR-11-917-J，美国制造并经医疗认证的电化学电偶氧传感器PSR-11-917-J具有卓越的准确性和稳定性，并在装运前进行了单独测试。全新的传感器直接从生产中获得，使用寿命延长，保修期长。符合美国食品药品监督管理局、MDSAP、ISO13485、ISO9001。工作温度0-45℃，可以测量0-100%氧气浓度。
针对高流量呼吸湿化氧疗仪的流量监测需求，推荐选用美国Siargo公司的FS1015E系列气体质量流量传感器，美国Siargo 气体质量流量传感器FS1015E系列是专门为各类医学用气体的测量和过程控制而设计的。产品采用本公司自主研发的微机电系统（MEMS）流量传感芯片来制作，适用于各类清洁气体。成本低、易安装、不需要温度压力补偿，可替代容积式或压差式的传统流量计。测量范围大到150SLPM，ISO 15mm连接方式适用于呼吸机、麻醉机等多种医疗设备。
